  空調用離心風機是室外機換熱的關鍵部位，其葉輪結構設計得好壞直接影響整機的性能與節能降噪效果。近幾年來，國內各大空調企業技術研發人員十分重視室外離心風機的開發研究，在風機的內流與外部性能方面取得了較多的成果。但由于室外風機半開式的結構特點，至今沒形成完善的設計系統。傳統的離心設計借助工程離心風機設計的方法可以完成,但對于開式風扇設計，性能并不很理想。因此，結合近年來在結構上優化發展形成的特點，開展外部性能試驗的研究對比分析，對葉片后緣不同結構進行性能試驗對比，旨在為降噪尋求后期結構優化方向與趨勢，并積累性能試驗依據。

  在整體空調裝置中，離心風機的靜壓效率、動壓效率、最大流量以及噪聲性能等指標直接影響到整體性能，而對離心風機性能的控制對機組的穩定性具有決定性的影響。在空調裝置的設計中，包括靜壓測量孔、過濾器段、進氣窗、加熱盤管和風筒接頭五部分，離心風機均在排氣口接管道，吹式使用。根據離心風機的使用方式和性能測試裝置的通風性，采用出口側試驗風室裝置，同時配合置換法做性能測試。

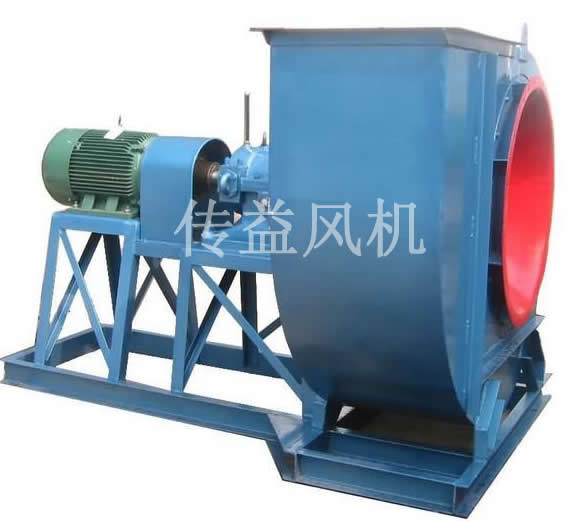

  下面以電機型號Y132M-6離心風機為例，采集現場測試數據，大氣壓力為100507.45Pa，平面1干球溫度為33.33℃，平面濕球溫度16.12℃，風筒長度為0.3965m，通風面積為0.53554㎡等161項數據，接著測量電動機數據電壓三次數據，分別為385、365、372；電流為11.3、11.5、11.7，同時觀察并記錄電動機標牌數據，要求風機通過帶傳動裝置與電動機聯接。下一步是計算上述數據，依據公式可知平面3a上流量qv3a=V3aA3a，電動機的負載率為測量電流除以額定電流，其中測量電流取所測平均值。帶傳送損失系數為0.058，依據附錄圖，估算出的帶傳送損失為5.8％。最后換算成規定條件可知風機流量、靜壓和內功率。
